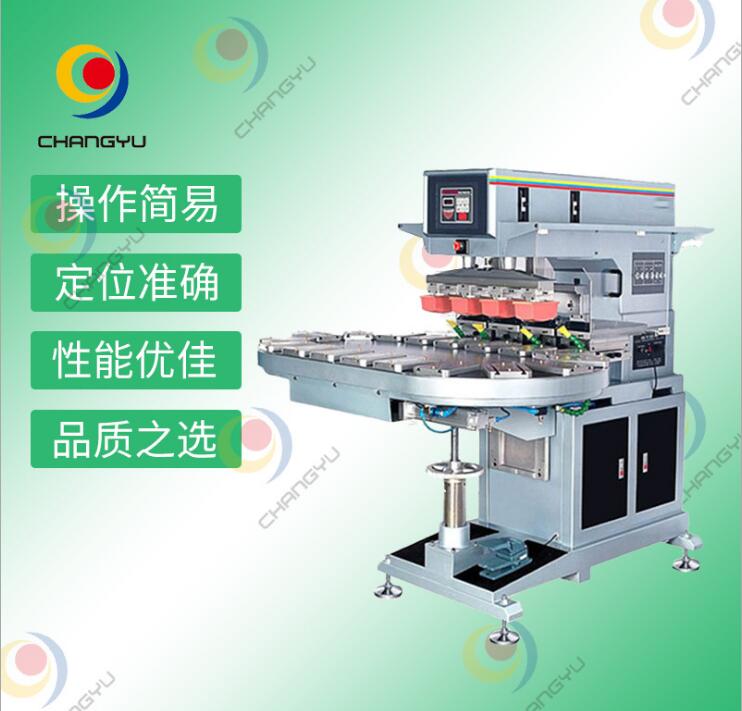

CY-P300C4四色转盘移印机
产 品 简 介
CY-P300C4四色转盘移印机是为比较大面积的套色印刷而精心设计的一种印刷机。是一种通用型印刷机,能广泛应用于日常用品、玩具、电子、电器、塑料、皮革、金属、玻璃、轻工业及食品包装等各种行业中。
一、 此印刷机具有以下特点:
1、 印刷速度快,四个颜色一次印刷完成。
2、 定位准确,转盘四个印刷位置采用气动侧压式定位,准确而稳定。
3、 性能稳定,整台机器采用微型电脑控制器控制。
4、 油辊上墨,装拆、清洗都方便。
5、 内设四位数自动计数器。
6、 可以粘墨两次移印一次,以便获得较厚的印刷油膜。
7、 自动平衡之刮刀,刮油干净利落。
8、 各位置可调延时功能,印刷速度可调,满足不同的印刷要求。
9、 可以前后空走不落胶,防止稍停时油墨干固。
10、 根据客户需要,预置两个功能程序,单周期印刷和全自功印刷。
11、 四色独立可调油盆,套色调节简单方便。
12、 胶头上下行程独立可调,速度独立可调,灵活方便。
13、 气动元件,动力畅顺强劲,经久耐用。
14、 刮刀升降可以独立调节,可以适用不同厚度的钢板。
15、 合金铸铝机身结构,轻巧坚固,精密结构效率显著。
16、 操作面板采用灵敏轻触制,可直接选用移印功能反应敏捷使用方便。
二、 技术参数:
1、印刷颜色 四色
2、单周期 可以
3、持续运动 可以
4、项目计数 可以
5、速度调节 可以(0 ~9可调)
6、各部位延时 可以(0 ~ 9可调)
7、印刷速度 1200次/小时
8、最大钢板尺寸 150mmX250mm (6寸X 10寸)
9、最大印刷面积 125mmX200mm (5寸 X 8寸)
10、两油盆之间中心距 177.8mm (7寸)
11、转盘面上工位数 18个
12、工位表面面积 136mmX200mm
13、两工位之间中心距 177.8mm (7寸)
14、工件上胶头上落(可调节) 10 ~ 80mm
15、钢板上胶头上落(可调节) 10 ~ 80mm
16、胶头前后行程 300mm
17、驱动 气动
18、控制系统 微型电脑
19、控制电压 12VDC
20、电源电压 220VAC / 1相位
21、连接负荷 20W
22、气动供应 6bar
23、机身外形尺寸 1560mm X 1650mm X 1680mm
24、重量 650 KG
三、 机器各气缸压力参数表:
气缸名称 |
规 格 |
压 力 |
4bar |
5bar |
6bar |
胶头上落气缸 |
ф125X100 |
上升压力 |
450kgf |
563kgf |
675kgf |
下落压力 |
491kgf |
615kgf |
736kgf |
||
胶头前后气缸 |
ф50X300 |
前进压力 |
78.5kgf |
98.2kgf |
117.8kgf |
后退压力 |
66kgf |
82.5kgf |
99kgf |
||
刮刀气缸 |
ф80X10 |
上升压力 |
181.4kgf |
227kgf |
272kgf |
刮油压力 |
201kgf |
251kgf |
302kgf |
||
转盘推送气缸 |
ф50X200 |
前进压力 |
78.5kgf |
98.2kgf |
117.8kgf |
后退压力 |
66kgf |
82.5kgf |
99kgf |
||
转盘定位气缸 |
ф40X15X4支 |
定位压力 |
50.3kgf |
62.8kgf |
75.4kgf |
后退压力 |
44.1kgf |
55.2kgf |
66.2kgf |
四、 如果客户需要,CY-P300C4四色转盘移印机可以改为CY-P300CE4油盅式四色转盘移印机,即将油盆刮刀部分改为密封油盅部分。
CY-P300CE4油盅式四色转盘移印机其主要特点及性能参数如下:
1、油墨利用率高 98.5%
2、工作环境好 开油水及油墨挥发小
3、油盅大小 ф135
4、钢板尺寸:(可以用薄片钢板) 150mm X 350mm(6寸X 14寸)
5、印刷面积 125mm X 150mm(5寸X 6寸)
6、油盅行程: 200mm
五、 机器操作安全性能:
CY-P300C4型移印机符合最新的工程式样,如按要求使用绝对值得信赖。
机器装有安全启动电磁阀:当遇到紧急事情时按下紧急开关,则机器断电、断气。所有装置均没有压力,当事情处理好后扭出紧急开关,便可以安全启动恢复正常。
六、 注意事项:
(1)、当机器需要移动或修理时,必须将电源和气源切断。
(2)、当调整或清洗油盅时,请按步骤操作。
(3)、增强防火意识,配备消防器材。
