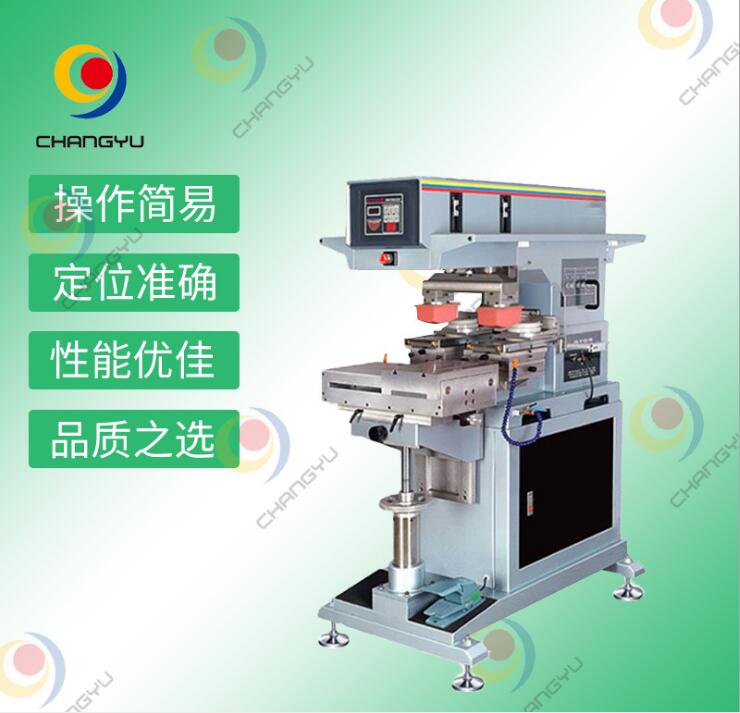

CY-P250S2双色直推移印机
产 品 简 介
CY-P250S2双色直推移印机是为大工件的套色印刷而精心设计的一种印刷机。是一种通用型印刷机,能广泛应用于日常用品、玩具、电子、电器、塑料、皮革、金属、玻璃、轻工业及食品包装等各种行业中。
一、 此双色直推移印机具有以下特点:
1、 印刷速度比转盘机慢,但印刷工件可以大一些,两个颜色一次套色印刷完成。
2、 定位准确,工作台气缸侧压式定位,准确而稳定。
3、 各位置均为电眼感应,位置准,性能优。
4、 定位准确。工作台前后、左右、角度都可以微调和固定,准确而稳定。
5、 性能稳定,整台机器采用微型电脑控制器控制。
6、 油辊上墨,装拆、清洗都方便。
7、 内设四位数自动计数器。
8、 可以粘墨两次移印一次,以便获得较厚的印刷油膜。
9、 自动平衡之刮刀,刮油干净利落。
10、 各位置可调延时功能,印刷速度可调,满足不同的印刷要求。
11、 可以前后空走不落胶,防止稍停时油墨干固。
12、 刮刀升降可以独立调节,可以适用不同厚度的钢板。
13、 胶头上下行程独立可调,速度独立可调,灵活方便。
14、 根据客户需要,预置两个功能程序,单周期印刷和全自动印刷。
15、 气动元件,动力畅顺强劲,经久耐用。
16、 特殊减震装置,机器运作非常平稳,性能优越。
17、 合金铸铝机身结构,轻巧坚固,精密结构效率显著。
18、 操作面板采用灵敏轻触制,可直接选用移印功能反应敏捷使用方便。
二、 技术参数:
1、印刷颜色 2色
2、单周期 可以
3、持续运动 可以
4、项目计数 可以
5、速度调节 可以(0 ~ 9可调)
6、各部位延时 可以(0 ~ 9可调)
7、印刷速度 1000次/小时
8、最大钢板尺寸 200mmX250mm (8寸X10寸)
9、最大印刷面积 175mmX200mm (7寸X 8寸)
10、两油盆之间中心距 300mm
11、工作台行程 300mm
12、印刷工件高度 150mm
13、工件上胶头上落(可调节) 10 ~ 80mm
14、钢板上胶头上落(可调节) 10 ~ 80mm
15、胶头前后行程 250mm
16、驱动 气动
17、控制系统 微型电脑
18、控制电压 12VDC
19、电源电压 220VAC / 1相位
20、连接负荷 20W
21、气动供应 6bar
22、机身外形尺寸 1020mm X 810mm X 1540mm
23、重量 420KG
三 、 机器各气缸压力参数表:
气缸名称 |
规 格 |
压 力 |
4bar |
5bar |
6bar |
胶头上落气缸 |
ф100X100 |
上升压力 |
286kgf |
357kgf |
429kgf |
下落压力 |
314kgf |
393kgf |
471kgf |
||
胶头前后气缸 |
ф50X250 |
前进压力 |
78.5kgf |
98.2kgf |
117.8kgf |
后退压力 |
66kgf |
82.5kgf |
99kgf |
||
刮刀气缸 |
ф63X10 |
上升压力 |
112.1kgf |
140.2kgf |
168.2kgf |
刮油压力 |
124.7kgf |
155.9kgf |
187kgf |
||
工作台气缸 |
ф25X300 |
前进压力 |
19.63kgf |
24.5kgf |
29.4kgf |
后退压力 |
16.5kgf |
20.6kgf |
24.7kgf |
四、 如果客户需要,CY-P250S2双色直推移印机可以改为CY-P250SE2油盅式双色直推移印机,即将油盆刮刀部分改为密封油盅部分。
CY-P250SE2油盅式双色直推移印机其主要特点及性能参数如下:
1、油墨利用率高 98.5%
2、工作环境好 开油水及油墨挥发小
3、油盅大小 ф135
4、钢板尺寸:(可以用薄片钢板) 150mm X 350mm(6寸X 14寸)
5、印刷面积 125mm X 150mm(5寸X 6寸)
6、油盅行程: 200mm
五、 机器操作安全性能:
CY-P250S2双色直推移印机具有操作简单、性能稳定、定位精准之特性,品质保证、值得信赖。
机器装有安全启动电磁阀:当遇到紧急事情时按下紧急开关,则机器断电、断气。所有装置 均没有压力,当事情处理好后扭出紧急开关,便可以安全启动恢复正常。
六、 注意事项:
(1)、当机器需要移动或修理时,必须将电源和气源切断。
(2)、当调整或清洗油盅时,请按步骤操作。
(3)、增强防火意识,配备消防器材。
