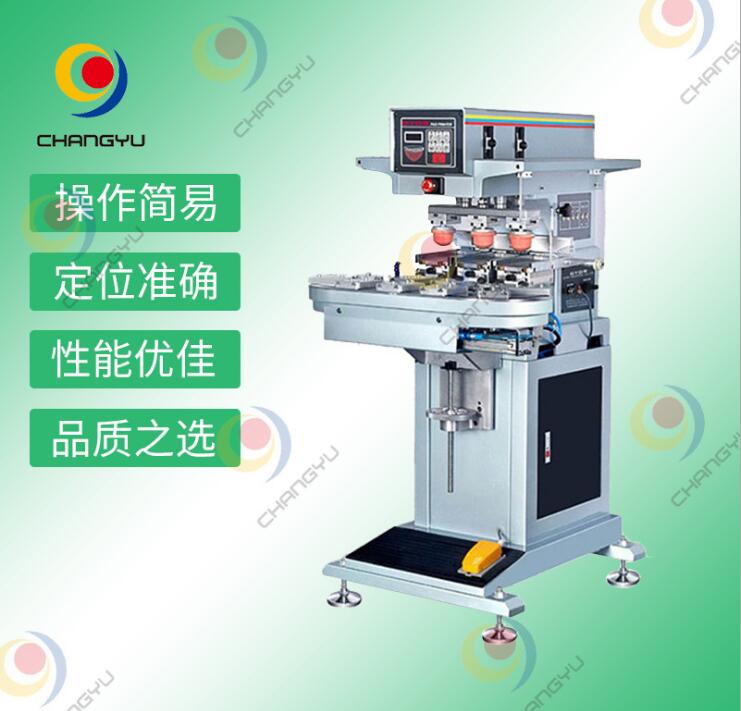

CY-P160CE3三色转盘油盅移印机
产 品 简 介
CY-P160CE3三色转盘油盅移印机是为工件的套色印刷而精心设计的一种印刷机。是一种通用型印刷机,能广泛应用于日常用品、玩具、电子、电器、塑料、皮革、金属、玻璃、轻工业及食品包装等各种行业中。
一、 此印刷机具有以下特点:
1、 密封油盅结构,油墨利用率高;工作环境好,减少开油水气味。
2、 印刷速度快,三个位置一次印刷完成。
3、 定位准确,转盘三个印刷位置采用气动侧压式定位,准确而稳定。
4、 内设四位数自动计数器。
5、 可以粘墨两次移印一次,以便获得较厚的印刷油膜。
6、 各位置可调延时功能,印刷速度可调,满足不同的印刷要求。
7、 可以前后空走不落胶,防止稍停时油墨干固。
8、 三色独立可调油盆,套色调节简单方便。
9、 胶头上下行程独立可调,速度独立可调,灵活方便。
10、 性能稳定,整台机器采用微型电脑控制器控制。
11、 根据客户需要,预置两个功能程序,单周期印刷和全自功印刷。
12、 气动元件,动力畅顺强劲,经久耐用。
13、 特殊减震装置,机器运作非常平稳;调速刮刀,性能优越。
14、 合金铸铝机身结构,轻巧坚固,精密结构效率显著。
15、 操作面板采用灵敏轻触制,可直接选用移印功能反应敏捷使用方便。
二、 技术参数:
1、印刷颜色 三色
2、单周期 可以
3、持续运动 可以
4、项目计数 可以
5、速度调节 可以(0~9可调)
6、各部位延时 可以(0~9可调)
7、印刷速度 1800次/小时
8、油墨利用率高 98.5%
9、工作环境好 开油水及油墨挥发小
10、油盅大小 ф90
11、钢板尺寸:(可以用薄片钢板) 100mm X 200mm(4寸X 8寸)
12、印刷面积 70mm X 70mm或ф75
13、油盅行程: 100mm
14、印刷工件高度 200mm
15、两油盆之间中心距 127mm
16、转盘面上工位数 12个
17、工位表面面积 80mmX120mm
18、两工位之间中心距 127mm
19、工件上胶头上落(可调节) 10 ~ 60mm
20、钢板上胶头上落(可调节) 10 ~ 60mm
21、胶头前后行程 160mm
22、驱动 气动
23、控制系统 微型电脑
24、控制电压 12VDC
25、电源电压 220VAC / 1相位
26、连接负荷 20W
27、气动供应 6bar
28、机身外形尺寸 892mm X 700mm X 1312mm
29、重量 156KG
三 、 机器各气缸压力参数表:
气缸名称 |
规 格 |
压 力 |
4bar |
5bar |
6bar |
胶头上落气缸 |
ф50X80 |
上升压力 |
66kgf |
82.5kgf |
99kgf |
下落压力 |
78.5kgf |
98.2kgf |
117.8kgf |
||
胶头前后气缸 |
ф32X160 |
前进压力 |
28.3kgf |
35.3kgf |
42.4kgf |
后退压力 |
23.8kgf |
29.7kgf |
35.6kgf |
||
刮刀气缸 |
ф50X10 |
上升压力 |
66kgf |
82.5kgf |
99kgf |
刮油压力 |
78.5kgf |
98.2kgf |
117.8kgf |
||
转盘推送气缸 |
ф32X160 |
前进压力 |
28.3kgf |
35.3kgf |
42.4kgf |
后退压力 |
23.8kgf |
29.7kgf |
35.6kgf |
||
转盘定位气缸 |
ф20X10X3支 |
定位压力 |
12.57kgf |
15.71kgf |
18.85kgf |
后退压力 |
10.6kgf |
13.2kgf |
15.8kgf |
四、 机器操作安全性能:
CY-P160CE3型移印机具有操作简单、性能稳定、定位精准之特性,品质保证、值得信赖。机器装有紧急开关:当遇到紧急事情时按下紧急开关,则机器马上断电。回到起始位置,当事情处理好后扭出紧急开关,便可以安全启动恢复正常。
五、注意事项:
(1)、当机器需要移动或修理时,必须将电源和气源切断。
(2)、当调整或清洗油盅时,请按步骤操作。
(3)、增强防火意识,配备消防器材。
