产品名称:CY-P160ASE2双色穿梭移印机
产品编号:
产品价格:
咨询热线:025-87166718 / 28

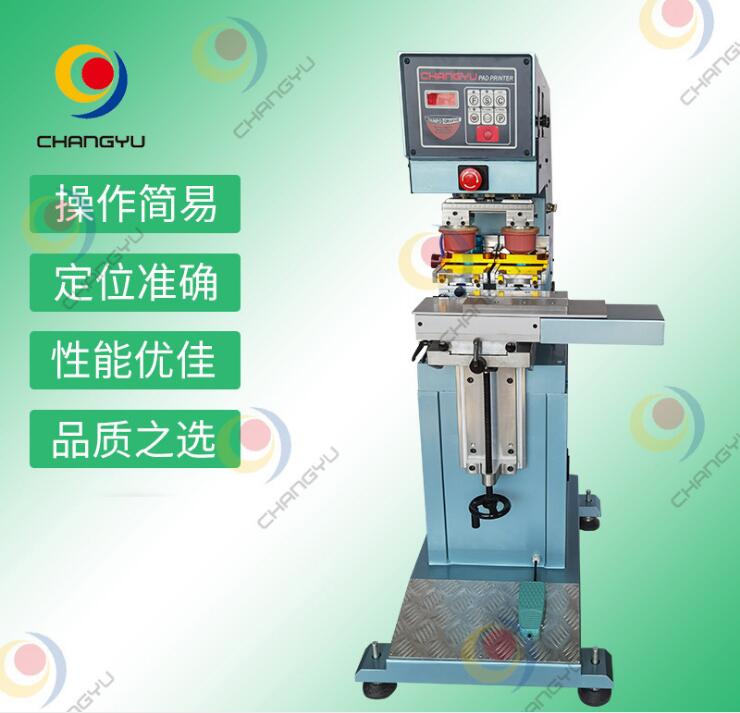

CY-P160AS2双色穿梭移印机

CY-P160AS2双色穿梭移印机是为工件的套色印刷而精心设计的一种印刷机。是一种通用型印刷机,能广泛应用于日常用品、玩具、电子、电器、塑料、皮革、金属、玻璃、轻工业及食品包装等各种行业中。

一、 此印刷机具有以下特点:

1、 印刷速度比转盘机慢,但印刷工件可以大一些,两个颜色一次套色印刷完成。

2、 定位准确,工作台气缸侧压式定位,准确而稳定。

3、 性能稳定,整台机器采用微型电脑控制器控制。

4、 根据客户需要,预置两个功能程序,单周期印刷和全自功印刷。

5、 气动元件,动力畅顺强劲,经久耐用。

6、 特殊减震装置,机器运作非常平稳;调速刮刀,性能优越。

7、 合金铸铝机身结构,轻巧坚固,精密结构效率显著。

8、 操作面板采用灵敏轻触制,可直接选用移印功能反应敏捷使用方便。

二、 技术参数:

1、印刷颜色 2

2、单周期                            可以

3、持续运动                          可以

4、项目计数                          可以

5、速度调节                          可以(0 ~9可调)

6、各部位延时                        可以(0 ~ 9可调)

7、印刷速度 1500/小时

8、最大钢板尺寸 100mmX150mm 4X 6寸)

9、最大印刷面积 75mmX75mm 3X 3寸)

10、两油盆之间中心距 125mm

11、工作台行程                       125mm

12、印刷工件高度                     180mm

13、工件上胶头上落(可调节) 10 ~ 40mm

14、钢板上胶头上落(可调节) 10 ~ 40mm

15、胶头前后行程 125mm

16、驱动 气动

17、控制系统 微型电脑

18、控制电压 12VDC

19、电源电压 220VAC / 1相位

20、连接负荷 20W

21、气动供应 6bar

22、机身外形尺寸 710mm X 600mm X 1420mm

23、重量 106KG

机器各气缸压力参数表:

气缸名称

4bar

5bar

6bar

胶头上落气缸

ф32X50

上升压力

28.3kgf

35.3kgf

42.4kgf

下落压力

23.8kgf

29.7kgf

35.6kgf

胶头前后气缸

ф25X125

前进压力

19.63kgf

24.5kgf

29.4kgf

后退压力

16.5kgf

20.6kgf

24.7kgf

刮刀气缸

ф25X10

前进压力

19.63kgf

24.5kgf

29.4kgf

后退压力

16.5kgf

20.6kgf

24.7kgf

工作台气缸

ф20X100

前进压力

12.57kgf

15.71kgf

18.85kgf

后退压力

10.6kgf

13.2kgf

15.8kgf

四、 如果客户需要,CY-P160AS2型移印机可以改为CY-P160ASE2型移印机,即将油盆刮刀部分改为密封油盅部分。

CY-P160ASE2油盅式双色穿梭移印机其主要特点及性能参数如下:

1、油墨利用率高                      98.5%

2、工作环境好                        开油水及油墨挥发小

3、油盅大小                          ф86

4、钢板尺寸:(可以用薄片钢板)       100mm X 200mm(4寸X8寸)

5、印刷面积                          45mm X 45mmф50

6、油盅行程:                        75mm


五、 机器操作安全性能:

CY-P160AS2型移印机具有操作简单、性能稳定、定位精准之特性,品质保证、值得信赖。

1)、机器装有紧急开关:当遇到紧急事情时按下紧急开关,则机器马上断电。回到起始位置,当事情处理好后扭出紧急开关,便可以安全启动恢复正常。

、注意事项:

1)、当机器需要移动或修理时,必须将电源和气源切断。

2)、当调整或清洗油盅时,有被割到的危险。

3)、增强防火意识,配备消防器材。
